Какие функции выполняет дымоход?

Дымоход должен эффективно отводить из помещений дым и продукты сгорания от каминов, отопительных приборов, работающих на твердом топливе, газы и т.п.

Каким должен быть дымоход в вашем жилище нужно определиться на этапе проектирования дома. Это очень важно, поскольку материалы, высота и размеры этой конструкции напрямую зависят от типа приборов отопления. В здании может быть предусмотрен один или несколько дымоходов. Обычно в одном дымоходе сочетают все необходимые каналы:

• дымовой
• газоотводный;
• вентиляционный.

Однако любой из этих каналов может быть отведенным в отдельном дымоходе, если архитектурные особенности сооружения предполагают такую возможность. Оба решения по отводу каналов специалисты считают верными, но главное учесть, чтобы каждая отапливаемая комната и помещение с принудительной вентиляцией имели свой отдельный канал отвода.

Требования к каналам

Газоотводный канал выводит наружу продукты сгорания от газовых приборов отопления и масляных радиаторов. Диаметр этого канала зависит от расчетов мощности отопительных приборов, количества продуктов сгорания, разницы их температуры и температуры воздуха снаружи, а также высоты дымохода.

Функция вентиляционных каналов - отвод наружу использованного воздуха из жилых помещений. Согласно нормам вентиляционные каналы должны быть подведены до ванной комнаты, туалета, кухни, подвала и других помещений, где отсутствует естественная вентиляция и окна. Диаметр этих каналов специалисты определяют с учетом расчетов объема отведенного воздуха, высоты канала и разницы температур снаружи и внутри дома.

Высота каналов дымохода:

• для дымоотводящих каналов - не менее 4 м. (расстояние от очага до выходного отверстия над кровлей);
• для газоотводных каналов - не менее 2 м. для газовых котлов и 4 м для масляных (расстояние от точки соединения обогревателя с отводной трубой до выходного отверстия над кровлей);
• для вентиляционных каналов - не менее 2 м. (расстояние от входного вентиляционного отверстия до выходного отверстия над кровлей).

Лучше монтировать дымоход внутри здания. Но если он все же размещен наружу, необходимо тщательно изолировать его. Высота и диаметр дымохода должны быть рассчитаны специалистом, поскольку это очень ответственный этап, который не предусматривает ошибок. Следует помнить, что слишком широкий дымоход снижает работоспособность отопительного прибора, а слишком узкий - затрудняет отвод продуктов сгорания.

Дымоходный канал должен быть вертикальным. Максимальное отклонение - 30 ° на отрезке, не дольше 2 м. Канал, соединяющий отопительный прибор с дымоходом, должен быть коротким, с минимальным количеством изгибов. Если такой канал расположен горизонтально, его длина должна составлять не более 2 м и иметь наклон 5% в направлении обогревателя. По всей высоте каналы дымохода должны быть одинакового диаметра.

Проходимость газо- и дымоотводящих каналов должна обеспечивать беспрепятственный отвод наружу продуктов сгорания или отработанного воздуха. Каждый отопительный прибор должен быть соединен с индивидуальным дымоходным каналом. Ни в коем случае нельзя подключать несколько приборов к одному каналу. В дымовом канале должна быть обеспечена соответствующая тяга, которая позволит эффективно выводить продукты сгорания наружу. При недостаточной тяге дым будет просто возвращаться в помещение. Чрезмерная тяга, наоборот, ускорит сгорание топлива.

Для обеспечения тяги также необходима качественная теплоизоляция дымохода, которая не даст продуктам сгорания заблаговременно остыть, а следовательно - они беспрепятственно выведутся из дымохода. Также теплоизоляция не даст скапливаться конденсату в дымоходе. Дымоход обязательно должен быть оборудован резервуаром, в котором будет накапливаться конденсат, а также ревизионными отверстиями, что позволяет удалять накопившуюся сажу. Такие отверстия обычно располагают в нижней части дымохода и в «изломах».

Материал, из которого построен дымоход, должен быть устойчивым к высоким температурам, влаге и коррозии.

То, что мы видим снаружи

Дымоход должен возвышаться над кровлей на высоту, которая обеспечит оптимальную тягу. Высота зависит от ската и типа кровельного покрытия, которые классифицируют на легковоспламеняющиеся и огнестойкие.

Выходное отверстие дымохода на скате, который имеет угол наклона менее 12 °, или на кровли из легковоспламеняющихся материалов, должен быть установлен на высоте не менее 60 см над гребнем.

Выходные отверстия каналов могут располагаться на высоте 30 см. над гребнем, если мы имеем дело с кровлей, покрытой трудновоспламеняемым материалом, а также на скатах с уклоном более 12 °.

Традиционные стальные трубы

Дымоход предназначен для отвода продуктов сгорания из отопительных приборов благодаря образованию достаточной тяги. От эффективного удаления продуктов сгорания в значительной мере зависит срок службы оборудования, безопасность и экономичность.

Конструктивные особенности

Стальные дымоходы изготавливаются из высококачественной стали, стойкой к коррозии и воздействию кислот. Они могут быть одно- или двустенными.

Одностенный дымоход вкладывают в существующий дымоход. Кроме того, конструкции этого типа могут применяться для ремонта уже существующих дымоотводящих систем. Такие дымоходы предназначены преимущественно для эффективного отвода продуктов сгорания из масляных и газовых обогревательных котлов, но также могут применяться для обогревателей, работающих на твердом топливе.

Двустенные стальные дымоходы чаще монтируют снаружи здания - отдельно или как пристенную конструкцию. В жилых частных домах чаще устанавливают пристенные дымоотводящие системы, а дымоходы, которые размещают отдельно, предназначенные для промышленных объектов.

Такие дымоходы состоят из двух стенок (контуров): внешняя выполняет чисто защитную функцию - защищает дымоход от воздействия неблагоприятных атмосферных факторов, а внутренняя стенка предназначена для отвода продуктов сгорания. Между двумя стенками стального дымохода помещается слой теплоизоляционной минеральной ваты. Стальные двустенные дымоходы пригодны для большинства обогревательных приборов.

Преимущества

Основным преимуществом дымоходов из нержавеющей стали считают долговечность, благодаря высокой устойчивости этого материала к коррозии. Конструкция стального дымохода имеет гладкую полированную поверхность, которая уменьшает аэродинамическое сопротивление при движении дымовых газов, возможность откладывания сажи, позволяет конденсатам стекать быстрее.

К преимуществам также следует добавить простоту технологического процесса сборки стального дымохода, легкость элементов, возможность изготовления нестандартных деталей, использование при установке обычных строительных инструментов.

Из чего состоит стальной дымоход

Стальной дымоход - сейчас самый распространенный вид модульных дымоходов, который преимущественно имеет двустенные дымовые трубы. Внутреннюю дымовую трубу изготавливают из нержавеющей стали толщиной 0,5-1 мм. Далее расположен слой теплоизоляционного базальтового волокна и наружная металлическая труба из нержавеющей или оцинкованной стали. Оптимальная толщина внешней трубы стального дымохода - 0,6 мм, благодаря чему конструкция быстро прогревается. Комплектация такой конструкции предусматривает все необходимые детали для соединения составных элементов: опоры на стены и перекрытия дома, тройники и отводы, насадки, патрубки и т.д.

Для каждого котла свой дымоход

Выбор типа дымохода зависит от того, для какого именно котла он предназначен. Стальные дымоходы можно использовать в широком диапазоне температур - как для систем отопления с конденсационными котлами, в которых температура отходящих газов ниже точки росы, так и для котлов с рабочей температурой до 600 ° С.

Продукты сгорания из современных газовых котлов с высоким КПД (90% и выше) и низкой температурой дымовых газов (100-160 ° С) лучше отводить при помощи металлических дымовых труб, которые изготавливаются из кислотостойкой нержавеющей стали.

Конструкция дымохода для неконденсационных котлов должна обеспечивать выше точки росы температуру дымовых газов на выходе в атмосферу. В этом случае предпочтение следует предоставить дымоходам из двустенных теплоизолированных металлических коррозионностойких труб, которые быстро прогреваются.

Перспективным материалом в изготовлении дымоходов для современных низкотемпературных котлов считают алюминий. Этот материал устойчив к воздействию конденсата, а дымоход с него прост в установке. Недостаток алюминия в том, что он не выдерживает слишком высоких температур. Этого недостатка лишены дымоходы из нержавеющей стали.

Большое количество современных конструктивных решений позволит выбрать необходимый стальной дымоход для любого отопительного прибора.

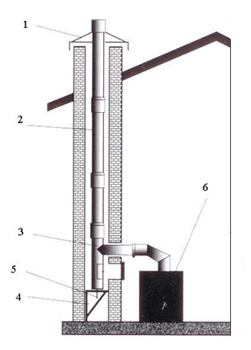

Дымоход из нержавеющей стали внутри дома 1 - крышка; 2 - одностенная труба внутреннего дымохода из нержавеющей стали; 3 - тройники 4 - опоры 5 - патрубки для отвода конденсата; 6 - отопительный прибор.	Дымоход из нержавеющей стали снаружи здания 1 - двустенная теплоизолированная труба наружного дымохода 2 - кожух из нержавеющей или оцинкованной стали; 3 - теплоизоляция; 4 - внутренняя труба из нержавеющей стали; 5 - тройники 6 - патрубки для отвода конденсата; 7 - опоры 8 - хомуты крепления 9 - отопительный прибор.

Устанавливаем стальной дымоход согласно нормам

Монтаж и установку стального дымохода выполняют согласно СНиП 2.04.05-91*У, ДБН 2.5-20-200 и Правилами пожарной безопасности в Украине (НАПБ А.01.001-2004) лица или организация, имеющие достаточный опыт или лицензию на выполнение таких работ.

Сечение (диаметр) дымохода подбирают в соответствии с инструкциями и технического паспорта, которые предоставляет производитель отопительного оборудования.

Высота дымохода должна быть не менее 5 м, если иное не предусмотрено инструкциями производителя оборудования.

Длина горизонтального участка дымохода не должна быть больше 1 м. В конструкции дымохода необходимо предусмотреть возможность для очистки и обслуживания дымового канала, а также способ отвода конденсата.

Соединение элементов дымохода с выходом для дыма на отопительном оборудовании необходимо уплотнить, используя специальный термостойкий печной герметик.

В случае расхождения сечения выхода для дыма на нагревательном оборудовании с сечением элемента дымохода, который присоединяют, необходимо установить переходник, чтобы обеспечить плотность стыка.

Элементы системы одно- и двустенных дымоходов собирают методом «труба в трубу», и они не требуют дополнительных хомутов на местах соединений.

Элементы дымохода необходимо собирать методом «по конденсату», чтобы конденсат и смолистые отложения собирались на внутренних стенках трубы дымохода, не выходя наружу.

Для жесткости соединений места стыков внешнего кожуха элементов дымохода с термоизоляцией соединяют между собой с помощью саморезов или заклепок. Крепление элементов системы одностенных дымоходов следует выполнять с шагом 1,5 м между каждым креплением на вертикальном участке дымохода. Крепление элементов системы дымохода с теплоизоляцией без опорной конструкции необходимо выполнять из расчета одно крепление на каждый элемент.

Если труба дымохода расположена над кровлей более чем на 1,5 м, для крепления элементов дымохода над крышей применяют скобы под растяжки.

Для прокладки стального дымохода с термоизоляцией через деревянные и другие горючие материалы перекрытий здания необходимо использовать дополнительные слои изоляции из негорючих материалов, а также специальные проходные гильзы.

Прокладка дымохода с термоизоляцией через кровлю необходимо выполнять, используя специальный узел для прохода кровли с дополнительной изоляцией из негорючих материалов.

Перед началом эксплуатации дымохода необходимо

• проверить, не остались в непосредственной близости от элементов дымохода горючие материалы, которые могут привести к пожару;
• удалить защитную пленку с поверхностей всех элементов дымохода;
• проверить открытость заслонки (шибера), которая регулирует тягу.

Дымоход как неотъемлемая часть эффективной и безопасной системы отопления является прежде пожароопасными устройством. Проектирование и монтаж дымоотводящих систем лучше доверить профессионалам, которые проведут все расчеты, закупку необходимых элементов и материалов, смонтируют дымоход. Попытка сэкономить, обратившись за помощью к неквалифицированным работникам, может вызвать крайне неприятные последствия.

Кроме того, не стоит забывать, что дымоход нуждается в постоянном уходе: минимум дважды за отопительный сезон его необходимо прочищать.

Как прочищают дымоход?

Специалист по прочистке дымохода должен не только почистить трубы специальной щеткой, но и полностью удалить сажу через ревизионный проем снизу дымохода. Профессионал знает, что для очистки дымоходных каналов из кислотостойкой стали, нужно использовать пластиковую или кислотостойкую щетку. Использованием проволочной щетки можно повредить материал, из которого изготовлен дымоход. Важный момент - герметичность дымоходных каналов. В процессе сгорания образуются вредные для людей химические вещества без цвета и запаха, например, окись углерода.

Если дымоходные каналы не будут соответствовать строительным и эксплуатационным требованиям, то в дымоходного канала могут образоваться щели, что приведет к нарушению циркуляции воздуха под действием высокой температуры, неблагоприятных атмосферных факторов.

Советы специалиста

Что делать, если в проекте дома не предусмотрено место для дымохода?

Если нет дымохода, его можно построить из кирпича и изнутри украсить вкладкой из устойчивой к воздействию кислот стали (это важно, так как продукты сгорания, вступая в реакцию с влажным воздухом, образуют вредные активные химические вещества). Но этот способ требует обшивки стропил листовым металлом, что не всегда возможно и рационально.

Другой способ - построить кирпичный дымоход со стальной вкладкой снаружи здания. Можно смонтировать металлический коаксиальный («труба в трубе») внешний дымоход из готовых элементов. Но если нет возможности что-то достраивать или существенно перерабатывать, есть еще одно решение - установить котел с закрытой камерой сгорания, который не обязательно подключать к дымоходу. Такой котел потребляет воздух для сгорания и выводит дымовые газы через коаксиальный трубопровод, выведенный наружу здания непосредственно через стену. Правда, есть ограничение: мощность такого котла не должна превышать 30 кВт. Воздушно-дымовой трубопровод, выведенный через стену, необходимо проложить на надлежащем расстоянии от дверей и окон, согласно ДБН. Котел с закрытой камерой сгорания стоит дороже других приборов отопления.

Александр ФИНЬКО

Благодарим за предоставленные материалы ЧП «Компания Цезарь»

КОММЕНТАРИЙ СПЕЦИАЛИСТА

САЕНКО Николай Иванович, менеджер по развитию компании «Коминвент»:

В чем разница между одно- и двустенными стальными трубами?

Одностенные стальные воздуховоды устанавливают в отапливаемом помещении, где нет низких температур, которые могут влиять на ухудшение тяги и на образование большого количества конденсата. Трубы с теплоизоляцией устанавливают преимущественно снаружи здания, если труба не обложена кирпичом. Однако возможен вариант внешнего одностенного дымохода при условии, что он будет обложен кирпичом, который будет выполнять теплоизоляционные функции.

Двустенные стальные трубы с увеличенным до 50 мм слоем теплоизоляционного материала часто устанавливают в помещениях с повышенной пожароопасностью, - поверхности которых отделаны легковоспламеняющимися материалами (как пример - бани и сауны). Прохождение термоизолированных стальных труб дымохода через перекрытия дома также требует увеличения слоя изоляционного материала для того, чтобы уменьшить температурное воздействие на легковоспламеняющиеся конструктивные элементы дома.

Какое значение имеет отопительный прибор?

Дымоходы из нержавеющей стали условно подразделяют на классы: то есть, чем выше содержание химических веществ, которые защищают сталь от воздействия агрессивной среды, тем выше качество материала. Дымоходы из стали высшего класса используют для отвода продуктов сгорания от твердотопливных и конденсационных котлов, с низкими температурами уходящих газов.

Подключение дымовой трубы из нержавеющей стали до оборудования, которое работает на угле, не обеспечит необходимого уровня технологической надежности, поскольку в продуктах сгорания угля содержится большое количество агрессивных химических элементов, приводящих к разрушению структуры металла. Стальные дымоходы, предназначенные для такого оборудования, значительно дороже.

На древесину, твердое и жидкое топливо, природный газ можно устанавливать стальные воздуховоды. Срок службы будет зависеть от выполнения всех технологических рекомендаций производителя оборудования и постоянного ухода за стальным дымоходом.

Стальной дымоход, как и любой другой, нуждается в периодической очистке. Уход за ним зависит непосредственно от оборудования, типа топлива и интенсивности эксплуатации дымохода.

Сейчас на рынке имеется широкий выбор импортных химических смесей, которые добавляют в топливо во время работы отопительного агрегата. Эти смеси предотвращают налипание сажи на стенки дымохода.
